SDBF系列鏈斗輸送機

發布：2024/8/31 14:44:51

SDBF系列鏈斗輸送機

SDBF系列鏈斗輸送機，按國家有關標準設計制造，采用重力式方式加料，以板式套筒滾子鏈為牽引件，適于輸送堆積經重≤2t/m³,大塊度磨琢性物料，物料溫度不超過250℃如塊煤，礦石、爐渣等，最大傾角可達60°,具有輸送量大、耐磨性好、布置靈活、操作簡單、維護方便等特點。本機輸送量10~166m³/h,提升高度：5~50米，水平輸送距離：≤100m。

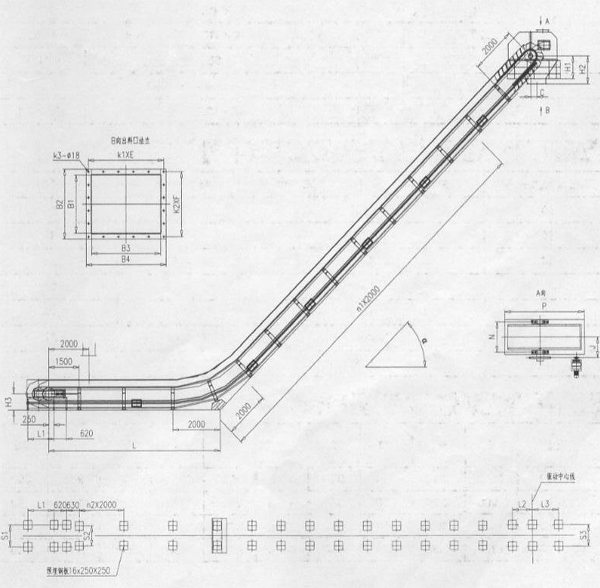

SDBF系列鏈斗輸送機安裝圖：

SDBF系列鏈半輸送機主要技術參數表：

輸送機型號Model			SDBF400	SDBF500	SDBF630	SDBF800
輸送量（角度≤25^o）Conveying capacity		m³/h	25～53	38～80	47～100	78～166
料斗Hopper	斗寬Bucket width	mm	400	500	630	800
	斗容Bucket capacity	L	16.5	25	32.3	65
	斗距Bucket distance	mm	250			315
鏈條	節距Pitch	mm	250			315
	單條破斷載荷Single breaking strength	KN	2×224	2×315	2×450	2×630
	鏈輪節圓直徑 Diameter of round bar	mm	614.65			774.46
鏈斗運行速度Speed		m/s	0.15～0.32
主軸轉速Spindle speed		rtm	4.8～10.2			3.8～8.1

SDBF系列鏈斗輸送機在傾余輸送時（＞25^o）輸送量調整系數

輸送機傾斜角度Conveyor angle	SDBF400	SDBF500	SDBF630	SDBF800
30^o	0.91		0.93	0.91
35^o	0.83		0.86	0.89
40^o	0.75		0.80	0.83
45^o	0.69		0.74	0.79
50^o	0.61		0.69	0.74
55^o	0.54		0.63	0.69
60^o	0.47		0.57	0.65

SDBF系列鏈斗輸送機主要安裝尺寸表

輸送機型號Model	H1	H2	H3	C	N	P	J	B1	B2	B3
SDBF40	1050	1290	750	300	935	2600	637.5	670	806	850
SDBF50	1050	1290	750	300	1035	2600	687.5	770	906	850
SDBF63	1050	1290	750	300	1245	2600	790	900	1036	850
SDBF80	1200	1450	800	400	1415	2730	855	1070	1206	980
